GF-XLDY-20A/40A
无人机系留电源系统由地面端整流升压电源、系留电缆及收放线控制箱、机载直流降压电源组成。通过采用无人机系留电源系统替代机载电池，可实现地面电能持续性向无人机输送，理论上无人机能够24h持续滞空作业。特别适用于无人机需要长时间滞空、定点作业的场景，如：安全监控、应急照明、通信中继、系留消防水带灭火等。
◎模块化设计，可移动使用和固定安装
◎智能线缆收放
◎地面电源直流高压输电
◎光纤高宽带安全可靠数据传输
◎超轻质抗拉耐磨光电复合线缆
◎机载电源军工级可靠高效
15KW/30KW持续输出功率
900-1500V高压直流输送
机载电源输出电压可配
全自动收放线
多重安全保护
IP54防护等级
作业温度-20℃~55℃
MTBF＞2000小时
性能参数
应用领域
应用负载

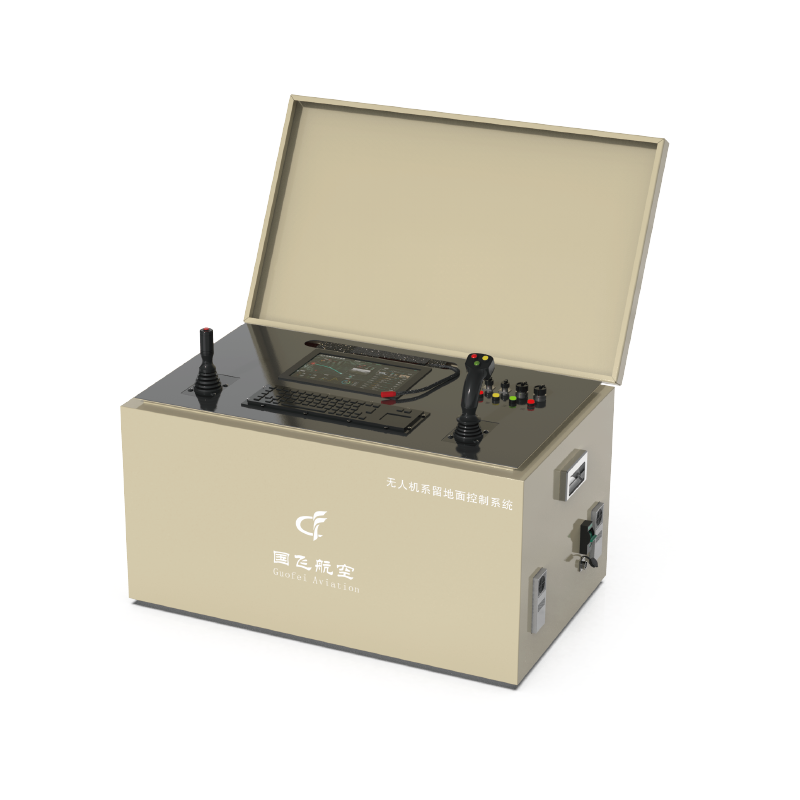

无人机系留控制箱
在系留电源控制箱的基础上集成了无人机及作业负载的监测与控制设备和功能，通过系留线缆内的光纤通道完成大带宽数据传输，光纤有线传输也完全保障了通信的安全和抗干扰能力。
◎光纤高带宽传输
◎数据加密与通信抗干扰
◎无人机及载荷操控
◎数据处理
◎存储与输出
◎三方平台接入与接出

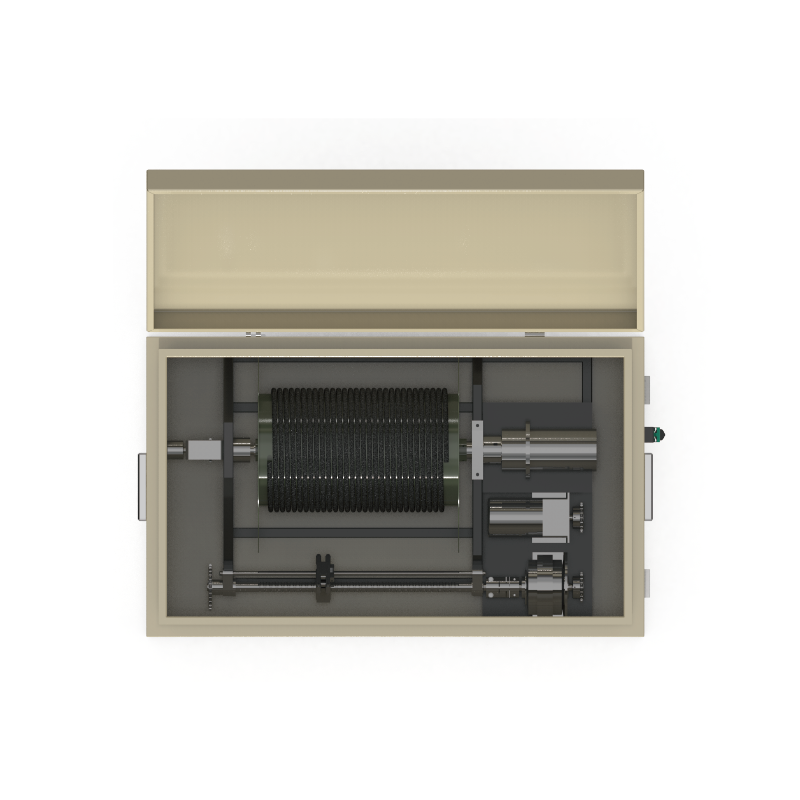

系留电源控制箱
系留电源控制箱完成系留线缆的收放控制和工作状态显示和保护，主要功能：自动/手动线缆收放、线缆自动排线、收放张力/速度控制、以及系留线缆收放长度及其他工作状态显示保护等。当前系留电源控制箱采用模块式设计，既可以独立移动式部署使用，也可以配合装备车辆进行集成。
◎自动/手动收放排线
◎线缆收放长度保护
◎收放速度/张力调节控制
◎线缆温度检测

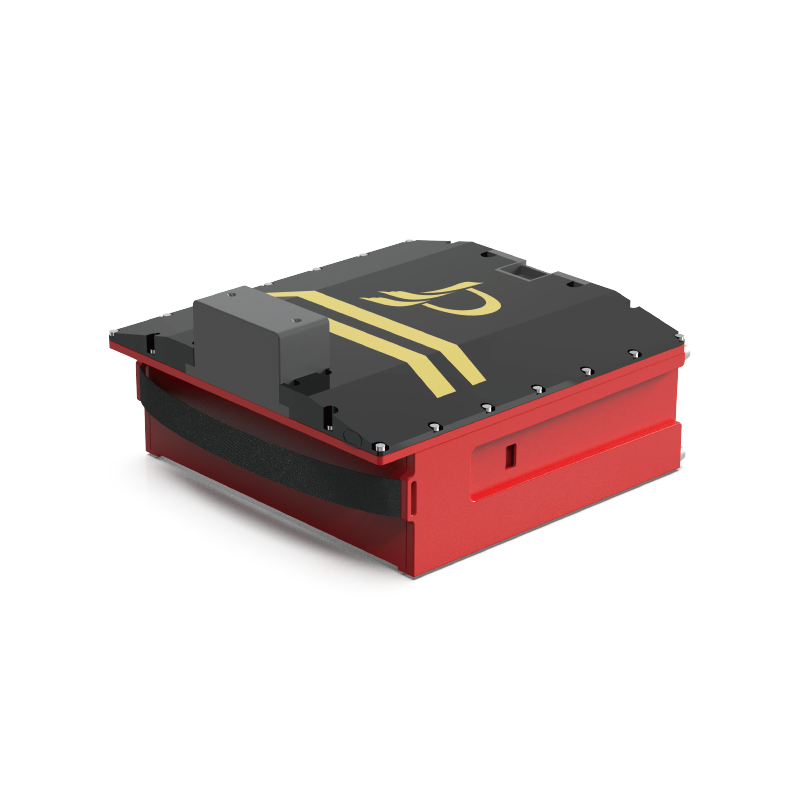

系留电源机载端
系留电源机载端是专门为无人机系留应用设计的大功率高压直流转低压直流的专用特种电源，具有体积小、质量轻、效率高、高可靠的特点，可为系留无人机长时间滞空飞行提供可靠电源输入。
◎输入欠压/过压保护
◎输出欠压/过压保护
◎输入反接保护
◎输出过流保护
◎过温度保护
◎输出短路保护

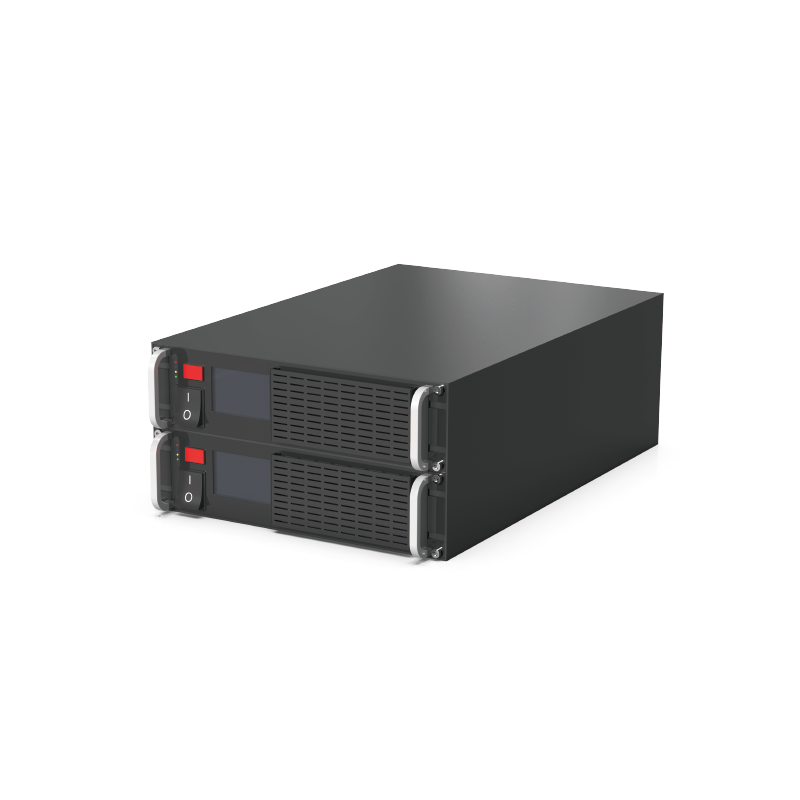

系留电源地面端
系留电源地面端完成交流电源输入的滤波整流、直流升压过程，将市电或发电机输出的AC220/380V交流电源转变为DC900-1500V的直流高压，以便通过系留线缆实现长距离的电能输送。该款电源采用全球领先的电源技术，具有超宽的恒功率输出电压范围。具有有源功率因数校正、高效、高功率密度、高可靠性、智能控制调节的特点。
◎输入反接保护
◎输出过压保护
◎输入缺相保护
◎输出短路保护
◎输入欠/过压保护
◎过温保护
